16 tonluk Luffing Jib kule vinci 60 metrelik Radyum vinçleri gökdelenlerde
Contact me for free samples and coupons.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xÜrün ayrıntıları
| Model | QTD260-16 | Maks. Radyum. | 60m |
|---|---|---|---|
| Maksimum Kaldırma Kapasitesi | 16T | Uç yükü | 2.9T |
| Direk Bölümü | L68 ((2.0*2.0*3.0m) | İsimlendirilmiş kaldırma anı | 2600kN·m |
| Vurgulamak | 16t'lik yuvarlak jib kule vinci,60 m. uzunluğunda bir merdivenli kule vinci,60 metrelik radyum vinçleri gökdelenlerde |
||
Ürün Açıklaması

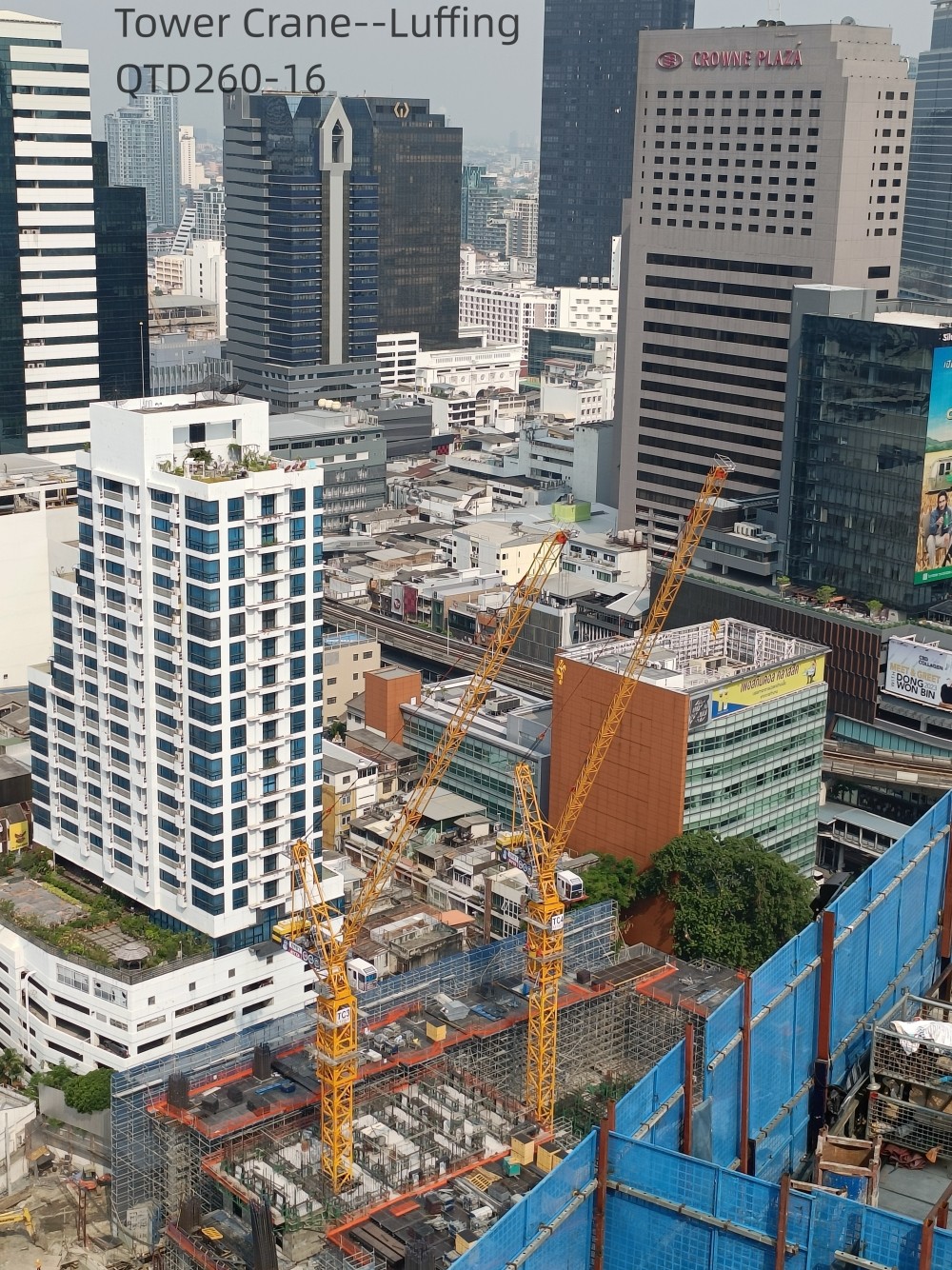

Luffing Tower Crane QTD260-16 Max. Yük kapasitesi 16 ton
FABRİKA IGiriş
Üretim 1958'de kuruldu, inşaat kaldırma makinelerinin Ar-Ge, üretim, kurulum, dönüşüm ve bakımını entegre eden endüstri lideri bir işletmedir,Ayrıca Çin'de inşaat makineleri üretme ruhsatını alan ilk dört üreticiden biri..
Çin'in güneyindeki iki üretim üssü, 360.000 metrekarelik bir alanı kaplayan ve yıllık 3 milyar RMB'den fazla üretim ile 1.200'den fazla ileri işlem ekipmanı seti ile donatılmıştır.
Tipler
Dış kafes tipi kule vinç:
Kule gövdesinin standart bölümleri bir bütün olarak monte edilebilir ve çıkarılabilir, bu da böyle bir kule vincinin bağlanmasını ve çalıştırılmasını kolaylaştırır, hızlı bir şekilde yukarı ve aşağı kaldırır.
Dış kafes tipi kule vinci:
Kule gövdesinin standart bölümleri bir bütün olarak monte edilebilir ve çıkarılabilir, bu da böyle bir kule vincinin bağlanmasını ve çalıştırılmasını kolaylaştırır, hızlı bir şekilde yukarı ve aşağı kaldırır.
İç tırmanma tipi kule vinç:
Kule vinci bir binanın içine yerleştirilir ve bağımsız bir temel, ek montaj cihazları veya standart bölümler olmadan bina yapısının yardımıyla yukarı tırmanır.Böyle bir kule vincinin maliyeti düşüktür., daha geniş bir inşaat kapsamı ve daha yüksek iş verimliliği Ayrıca, düşük maliyetle bağlı bir kule vincinin dönüştürülebilir.
QTD260-16 Luffing Tower Cranes
Kule vinci yapısının çizimi:
Kule:
| Kule bölüm boyutları bölüm ((m×m×m) |
Güçlendirilmiş Bölüm |
Standart bölüm | FSH ((m) | Maks. Yükseklik | ||||||||||||||||||||||
| 2.0*2.0*3.0 (dış kafes) | 7 | 5 | 49.81 | 250.81 | ||||||||||||||||||||||
Yük Diyagramları
Ana teknik parametreler
| Yükseltme performansı |
İsimlendirilmiş kaldırma anı | 2600kN.m | |||||||||||||||||||||||||
| Maksimum kaldırma kapasitesi | 16 t | ||||||||||||||||||||||||||
| Mekanizm performansı |
2 Düşüş | 4Yıkılma | Motor | ||||||||||||||||||||||||
| t | m/dakika | t | m/dakika | ||||||||||||||||||||||||
| Kaldırma | 8 | 0 ~ 45 | 16 | 0 ~ 22.5 | 75Kw | ||||||||||||||||||||||
| 4 | 0 ~ 90 | 8 | 0 ~ 45 | ||||||||||||||||||||||||
| Trolley | 15.~ 85.2.5 dakika | 63Kw | |||||||||||||||||||||||||
| Dönüş | 0~0.49 r/min | 3*3.7Kw | |||||||||||||||||||||||||
※Teknik bilgi Farklı olabilir Yemin ederim. güncelleme politika, değişiklikler İzin ver. Önceki İletişim.
