8 tonluk Luffing Tower Crane 50m Radium Luffing Jib Crane QTD150-8
Contact me for free samples and coupons.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xÜrün ayrıntıları
| Model | QTD150-8 | Maks. Radyum. | 50 metre. |
|---|---|---|---|
| Maksimum Kaldırma Kapasitesi | 8T | Uç yükü | 2.3T |
| Direk Bölümü | L46 ((1.6*1.6*3m) | İsimlendirilmiş kaldırma anı | 1500 kN·m |
| Vurgulamak | 8 tonluk atıcı kule vinci,50m radyumlu luffing jib vinci,50m radyumlu luffing kule vinci |
||
Ürün Açıklaması

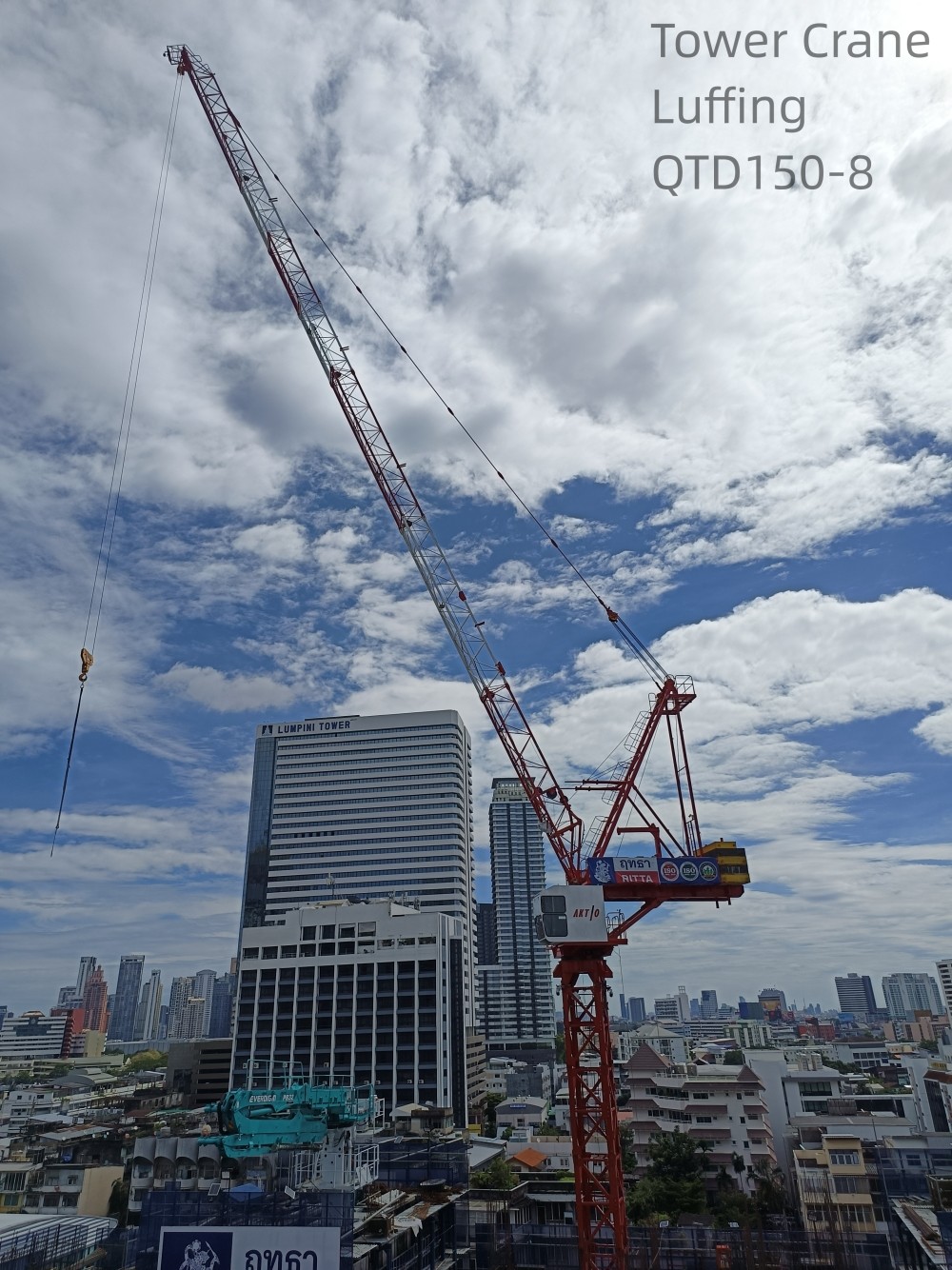

Luffing Tower Crane QTD150-8 Max. Yük kapasitesi 8 ton
FABRİKA IGiriş
Üretim 1958'de kuruldu, inşaat kaldırma makinelerinin Ar-Ge, üretim, kurulum, dönüşüm ve bakımını entegre eden endüstri lideri bir işletmedir,Ayrıca Çin'de inşaat makineleri üretme ruhsatını alan ilk dört üreticiden biri..
Çin'in güneyindeki iki üretim üssü, 360.000 metrekarelik bir alanı kaplayan ve yıllık 3 milyar RMB'den fazla üretim ile 1.200'den fazla ileri işlem ekipmanı seti ile donatılmıştır.
Tipler
Dış kafes tipi kule vinç:
Kule gövdesinin standart bölümleri bir bütün olarak monte edilebilir ve çıkarılabilir, bu da böyle bir kule vincinin bağlanmasını ve çalıştırılmasını kolaylaştırır, hızlı bir şekilde yukarı ve aşağı kaldırır.
İç tırmanma tipi kule vinç:
Kule vinci bir binanın içine yerleştirilir ve bağımsız bir temel, ek montaj cihazları veya standart bölümler olmadan bina yapısının yardımıyla yukarı tırmanır.Böyle bir kule vincinin maliyeti düşüktür., daha geniş bir inşaat kapsamı ve daha yüksek iş verimliliği Ayrıca, düşük maliyetle bağlı bir kule vincinin dönüştürülebilir.

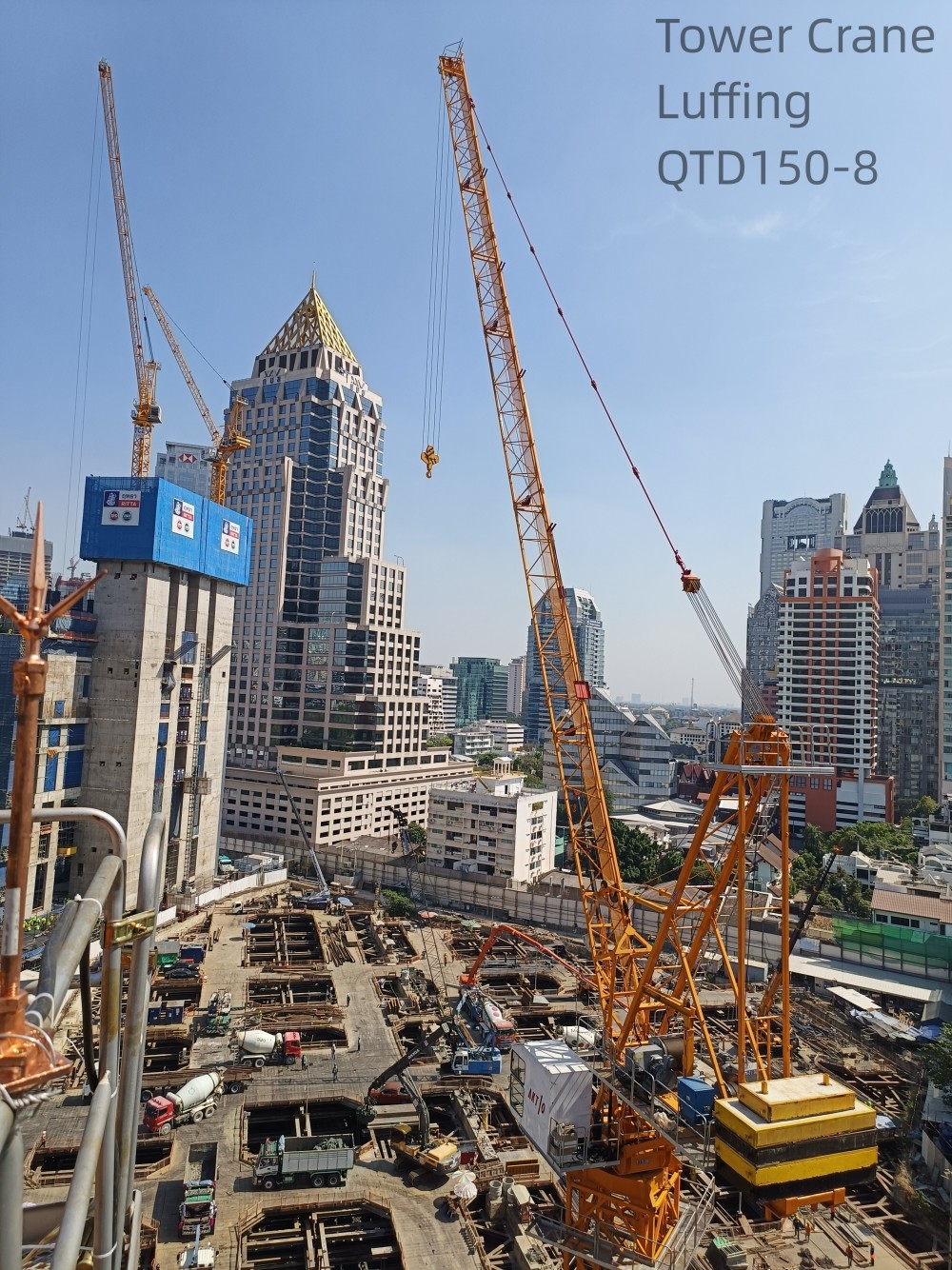

QTD150-8 Luffing Tower Cranes
Kule vinci yapısının çizimi:
Kule:
| Kule bölüm boyutları bölüm ((m×m×m) |
Güçlendirilmiş Bölüm |
Standart bölüm | FSH 15./85.(m) |
Maks. Yükseklik | ||||||||||||||||||||||||
| 1.6 * 1.6 * 3.0 ((Kafesten dışarı) | 0 | 8 | 46/84 | 184/222 | ||||||||||||||||||||||||
| 1.6*1.6*3.0 ((İç) | 5 | 5 | 46/84 | 184/222 | ||||||||||||||||||||||||
Yük Diyagramları
Ana teknik parametreler
| Yükseltme performansı |
İsimlendirilmiş kaldırma anı | 1500kN.m | |||||||||||||||||||||||||||
| Maksimum kaldırma kapasitesi | 8 t | ||||||||||||||||||||||||||||
| Mekanizm performansı |
2 Düşüşler | 3 Düşüşler | 4 Düşüşler | Motor | |||||||||||||||||||||||||
| t | m/dakika | t | m/dakika | t | m/dakika | ||||||||||||||||||||||||
| Kaldırma | 4 | 0 ~ 40 | 6 | 0 ~ 26.5 | 8 | 0 ~ 20 | 30Kw | ||||||||||||||||||||||
| 1 | 0~98 | 1.5 | 0 ~ 65 | 2 | 0~49 | ||||||||||||||||||||||||
| Trolley | 15°~85° ≤2.8 dakikalık | 30Kw | |||||||||||||||||||||||||||
| Dönüş | 0 ~ 0,7 r/min | 2*5,5Kw | |||||||||||||||||||||||||||
※Teknik bilgi Farklı olabilir Yemin ederim. güncelleme politika, değişiklikler İzin ver. Önceki İletişim.
